HBM, 단순한 D램의 진화일까? 💡 AI 시대, 폭발적인 데이터 처리 속도를 요구하는 고성능 컴퓨팅 환경에서 고대역폭메모리(HBM)는 어떻게 ‘고성능 D램’의 정의를 새로 쓰고 있는지, 그 핵심 원리와 미래 연관성을 깊이 있게 분석해 드립니다.

요즘 뉴스만 켰다 하면 HBM(High Bandwidth Memory) 이야기가 빠지지 않죠? ‘엔비디아’, ‘AI 반도체’, ‘초고속 메모리’ 같은 키워드와 함께 언급될 때마다 저 같은 일반인들에게는 마치 미래 기술의 집약체처럼 느껴지기도 합니다. 하지만 솔직히 말해서, HBM이 기존의 고성능 D램과 뭐가 그렇게 다르다는 건지 헷갈리는 분들이 많을 거예요. 저도 처음엔 ‘더 빠르고 용량 많은 D램’ 정도로만 생각했어요. 😊

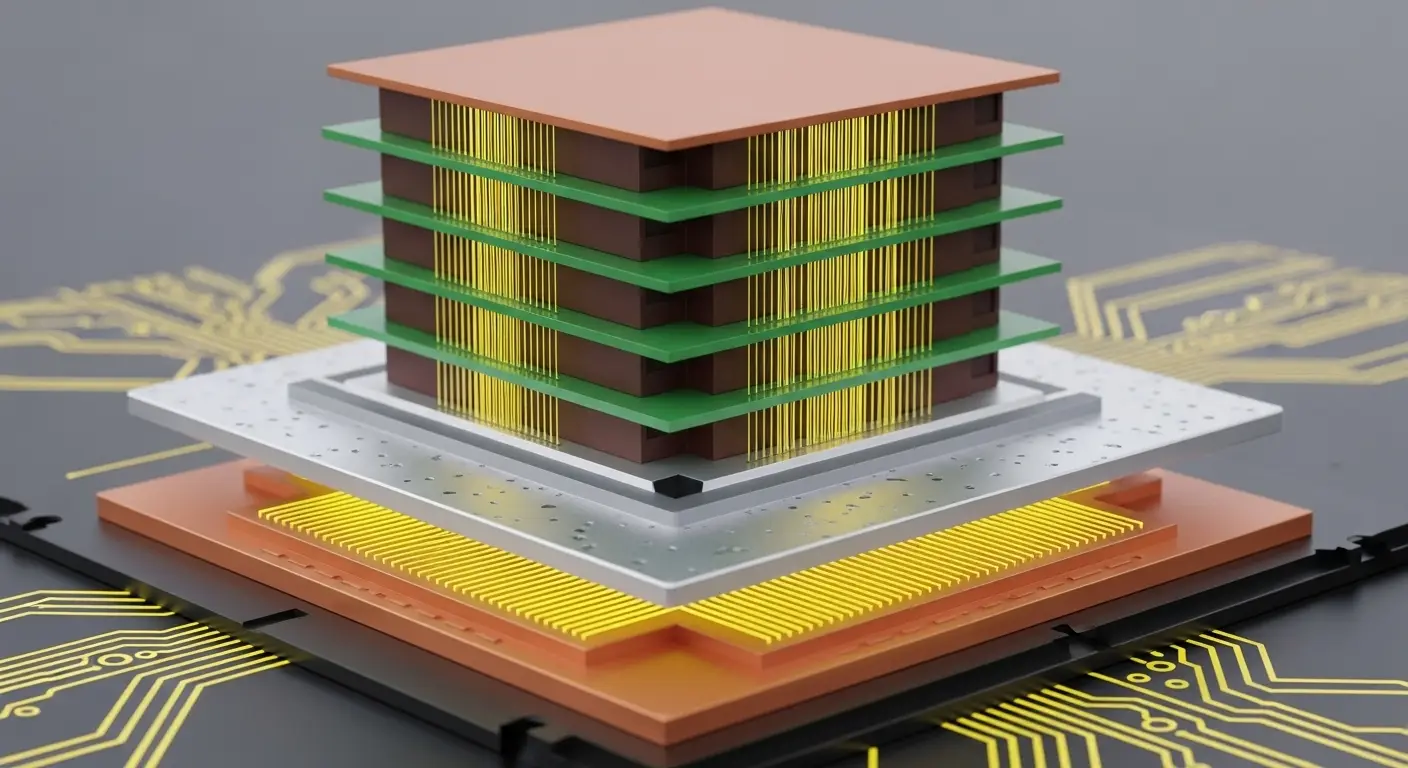

수직 적층된 HBM (고대역폭메모리) 칩의 매우 상세한 단면도 이미지

하지만 HBM의 등장 배경과 구조를 깊이 들여다보면, 단순한 성능 향상을 넘어선 근본적인 메모리 기술의 혁신이라는 걸 깨닫게 됩니다. 결국 HBM도 D램을 기반으로 하지만, 데이터가 오가는 통로와 방식 자체가 완전히 달라졌거든요. 이번 글에서는 왜 HBM이 ‘차세대 고성능 D램’으로 불리는지, 그 연관성과 핵심 기술들을 저와 함께 쉽고 편안하게 파헤쳐 봅시다!





1. HBM과 기존 D램의 근본적인 차이점 이해하기 🤔

HBM이 고성능 D램 계열에 속하는 건 맞지만, 구조와 작동 방식에서 일반 D램(DDR5 등)과는 완전히 다른 길을 가고 있어요. 일반 D램이 고속도로라면 HBM은 마치 데이터를 운반하는 수천 개의 차선을 가진 초고속 입체 도로라고 생각하시면 이해하기 쉬울 거예요.

가장 큰 차이는 바로 ‘대역폭(Bandwidth)’이에요. 일반 D램은 속도를 높이기 위해 클럭(동작 주파수)을 올리는 방향으로 발전해 왔지만, HBM은 여러 개의 D램 칩을 수직으로 쌓아 올리고 수천 개의 미세한 구멍(TSV)으로 연결해서 데이터가 이동하는 통로, 즉 ‘데이터 버스’의 폭 자체를 넓혀버렸죠. 클럭 속도가 낮아도 데이터가 한 번에 왕창 지나가니까 성능이 폭발적으로 좋아지는 거예요.

일반 D램(DDR) vs. HBM 핵심 비교

구분 주요 특징 발전 방향
일반 D램 (DDR5) 단일 칩, 높은 동작 주파수, 좁은 데이터 버스(64bit) 클럭 속도(MHz) 극대화
고대역폭메모리 (HBM) 수직 적층, 낮은 동작 주파수, 넓은 데이터 버스(1024bit 이상) 대역폭(GB/s) 극대화
💡 알아두세요!
HBM이 일반 D램보다 에너지를 효율적으로 쓴다는 사실 알고 계셨나요? 데이터 통로가 넓어지면서 굳이 클럭을 높여가며 ‘힘겹게’ 데이터를 밀어 넣지 않아도 되기 때문에 전력 소모도 훨씬 줄어들게 됩니다. 고성능과 저전력, 두 마리 토끼를 잡은 셈이죠!



2. 고성능 컴퓨팅(HPC)이 HBM을 필요로 하는 이유 📈

그럼 왜 하필 지금, HBM이 이렇게까지 주목받는 걸까요? 바로 ‘데이터 병목 현상’ 때문이에요. AI 학습이나 고성능 컴퓨팅(HPC, High Performance Computing)처럼 대규모 병렬 연산이 필요한 분야에서는 CPU나 GPU 같은 프로세서가 처리해야 할 데이터 양이 어마어마하거든요.

기존 D램을 사용하는 시스템은 프로세서가 아무리 빨라도 메모리에서 데이터를 가져오는 속도가 느리면 전체적인 처리 속도가 느려질 수밖에 없어요. 이를 ‘폰 노이만 병목 현상(Von Neumann Bottleneck)’이라고 부르기도 하죠. 마치 아무리 빨리 달리는 자동차라도 길이 좁으면 소용없는 것과 같아요.

HBM은 이 병목 현상을 획기적으로 해결해 줍니다. GPU와 D램 칩을 아주 가까이 배치하고, 데이터 통로를 수천 가닥으로 넓혀서 데이터를 거의 실시간으로 폭포수처럼 쏟아부을 수 있게 된 거죠. 이것이 곧 AI 모델의 학습 시간을 단축하고, 복잡한 과학 시뮬레이션을 가능하게 하는 핵심 원동력입니다.

3. HBM 기술의 핵심: TSV와 2.5D 패키징 🔬

HBM의 혁신은 단순히 D램 칩을 쌓는 데서 그치지 않아요. 기술적인 핵심은 바로 TSV(Through-Silicon Via)라는 아주 특별한 연결 방식과 2.5D 패키징 기술입니다. 저는 이 두 가지 기술이 HBM을 차세대 D램의 왕좌에 앉혔다고 생각해요.

TSV: 메모리 칩을 수직으로 꿰뚫는 혁신

일반 D램은 칩 주변의 와이어를 이용해 데이터를 주고받는데, 이 거리가 멀고 연결선이 길어질수록 느려지고 전력 손실도 커져요. 하지만 HBM은 D램 칩을 수직으로 쌓고, 실리콘 칩을 관통하는 미세한 구멍인 TSV를 이용해 위아래 칩을 직접 연결합니다. 수천 개의 구멍을 통해 데이터가 이동하니, 그만큼 데이터 통로의 길이가 극도로 짧아지고 대역폭은 넓어지는 효과가 나타나는 거죠.

2.5D 패키징: GPU와 HBM을 이웃으로!

HBM이 제 역할을 하려면 GPU와 아주 가까이 붙어 있어야 해요. 이 역할을 하는 것이 바로 2.5D 패키징이에요. GPU와 HBM 스택을 ‘인터포저(Interposer)’라는 중간 기판 위에 나란히 배치하고, 이 기판을 통해 프로세서와 메모리가 초단거리로 연결되도록 합니다. 덕분에 데이터 전송 거리가 짧아져서 초고속 통신이 가능해지고, 일반 D램 대비 에너지 효율이 획기적으로 개선될 수 있었어요.

⚠️ 주의하세요!
HBM은 일반 D램보다 훨씬 복잡한 제조 공정(TSV, 적층, 패키징 등)을 거치기 때문에 생산 수율 확보가 매우 어렵습니다. 이 때문에 가격이 비싸고, 소수의 메모리 제조사만이 시장을 선도할 수 있는 진입 장벽이 되고 있어요.



4. HBM 시장 현황 및 향후 D램 시장과의 연관성 💰

현재 HBM 시장은 AI 칩의 폭발적인 수요 덕분에 메모리 시장에서 가장 뜨거운 성장 동력으로 꼽히고 있습니다. 특히 HBM3, HBM3E와 같은 최신 세대는 이미 서버용 D램 시장의 프리미엄 제품으로 확고하게 자리 잡았죠.

그럼 HBM이 대세가 되면 일반 D램은 사라질까요? 제 생각엔 그렇지는 않을 것 같아요. 일반 D램은 여전히 스마트폰, PC, 일반 서버 등 광범위한 분야에서 가격과 범용성을 무기로 주력 메모리 역할을 할 겁니다. 하지만 고성능 D램 시장, 즉 고가의 서버와 AI 가속기 시장은 HBM이 압도적으로 대체해 나갈 것으로 예상돼요.

HBM이 이끄는 메모리 시장의 재편

  • 가격 프리미엄: HBM은 일반 D램보다 몇 배나 비싼 가격에 거래되며, 메모리 제조사들의 수익성을 극대화하는 핵심 제품이 되었습니다.
  • 기술적 종속성: HBM의 복잡한 제조 과정 때문에 메모리-파운드리-팹리스 간의 수직 계열화 및 협력이 더욱 중요해지고 있습니다.
  • 미래 로드맵: HBM3E, HBM4 등으로 진화하며 더 높은 대역폭과 집적도를 요구할 것이고, 이는 D램 제조사들의 기술 경쟁력 격차를 더욱 심화시킬 거예요.

결론적으로, HBM은 고성능 D램의 한계를 돌파한 혁신적인 기술이며, 앞으로 AI와 HPC 산업이 발전할수록 그 연관성과 중요성은 더욱 커질 수밖에 없습니다. 이 변화의 흐름을 잘 읽는 것이 반도체 산업의 미래를 이해하는 중요한 열쇠가 될 겁니다.



글의 핵심 요약 📝

💡

HBM이 D램 시장을 바꾼 4가지 핵심 원리

✨ 병목 해소의 열쇠: HBM은 클럭 속도 대신 데이터 통로(버스 폭)를 혁신적으로 넓혀 CPU-메모리 간 병목 현상을 해소했습니다.
📊 고성능의 비결: D램 칩을 수직으로 쌓고 TSV 기술을 이용해 연결하여 초고속, 고밀도 메모리를 구현했습니다.
🧮 핵심 기술 공식:
HBM 성능 ≈ (버스 폭 $\uparrow$) $\times$ (클럭 $\approx$ 일정) $\times$ (전력 효율 $\uparrow$)
👩‍💻 시장 연관성: HBM은 AI, HPC 등 특정 초고성능 시장을 주도하며, 일반 D램 시장과 분리되는 프리미엄 영역을 창출했습니다.
HBM은 단순한 D램의 발전이 아닌, AI 시대의 요구에 맞춘 근본적인 메모리 아키텍처의 전환입니다.



5. 자주 묻는 질문 ❓

Q: HBM이 고성능 D램이라면, 왜 일반 D램(DDR)은 계속 필요할까요?
A: HBM은 제조가 복잡하고 가격이 매우 비싸서 AI 가속기나 슈퍼컴퓨터 등 최고 성능이 필요한 분야에만 사용됩니다. 일반 PC나 스마트폰처럼 가격과 범용성이 중요한 대다수의 시장에서는 여전히 DDR과 같은 일반 D램이 효율적이고 주력으로 사용됩니다.
Q: HBM에서 TSV 기술이 가장 중요한 이유는 무엇인가요?
A: TSV(Through-Silicon Via)는 D램 칩을 수직으로 뚫어 전기적으로 연결하는 기술이에요. 이 기술 덕분에 칩 간의 데이터 전송 거리가 획기적으로 짧아져 데이터 대역폭을 극대화하고 전력 소비를 최소화할 수 있게 됩니다. HBM의 초고성능을 가능하게 하는 물리적인 핵심 기술이죠.
Q: HBM의 세대별 발전 차이는 주로 무엇인가요? (HBM2, HBM3 등)
A: 주로 대역폭(속도)과 적층 높이(용량)가 발전합니다. 예를 들어, HBM3는 HBM2E 대비 두 배 이상의 대역폭을 제공하며, 적층하는 D램 칩의 수도 늘려 용량도 증가시키죠. 최신 세대로 갈수록 성능은 높아지고 전력 효율은 개선되는 추세입니다.

오늘 HBM과 고성능 D램의 관계를 깊이 있게 파헤쳐 봤는데요, 복잡하게만 느껴졌던 반도체 기술이 조금은 친근하게 다가왔기를 바랍니다. AI 시대를 이끌어갈 핵심 기술이니만큼 꾸준히 관심을 가져보는 것도 좋을 것 같아요!😊
